Probando Pentaho III: Introducción a Pentaho CTools

jueves, 5 de septiembre de 2013

Encontré un muy buen documento (Introducción...) que me ayudó a sintetizar todo lo leído y probado respecto la construcción de Dashboards con CTools. Comparto mi traducción y síntesis:

Pentaho CTools es un framework para crear y mantener dashboards en la versión Community de Pentaho business intelligence server (bi-server)

Una de sus características relevantes es la creación de dashboards interactivos, integrados con el bi-server. Todos los datos disponibles se pueden visualizar, aprovechando la configuración de seguridad del bi-server de Pentaho.

Está compuesto por:

1. Community Dashboards Framework (CDF)
2. Community Chart Components (CCC)
3. Community Data Access (CDA)
4. Community Dashboard Editor (CDE)

1. CDF: motor generador de dashboards. Estos dashboards están formados por COMPONENTES, conectados entre si.

Componente: es un objeto de javascript que encapsula otros objetos con propiedades y funcionalidades. Puede ser visual o no. Tienen interacción entre ellos, la más básica es que un componente puede re-dibujarse a partir del cambio de una variable.
Se puede customizar su comportamiento.

2. CCC: componentes gráficos que permiten la interacción del usuario,  basados en Protovis Raphaeljs


3. CDA: componente diseñado para recopilar, compaginar y distribuir información desde diferentes origenes.

Aunque CDF puede acceder a consultas SQL y MDX directamente, recomiendan el uso de CDA por asegurar accesos seguros, permitir joins de datos desde diferentes fuentes, exportar los datos de las queries fácilmente. También habilita la definición de las data sources y queries de SQL del lado del server. De esta manera, CDA disminuye el riesgo de inserción de código malicioso por medio de SQL injection (cuando la query esta almacenada del lado del cliente)

4. CDE: Editor que permite crear dashboards siguiendo estos pasos

    1. Crear el layout o presentación de la página.
    2. Especificar los data sources con la información a mostrar.
    3. Crear los componentes visuales específicos. Conectarlos a los datos y ubicarlos en el layout.
    4. Introducir más flexibilidad parametrizando los componentes y logrando interacción entre los mismos.

A continuación una descripción de las secciones de Layout, Components y Data Sources ...

Layout workspace

Formado por un área de estructura y otra de propiedades, relacionadas entre sí.




Layout Structure :

El layout mas simple esta formado por tres filas: Header, Contents y Footer.
Para modificar este layout, se pueden agregar columnas, filas, espacios, bloques de html, imágenes. Bloques de javascript.
Hay que tener en cuenta que las filas y columnas generadas están mapeadas a una estructura de <div> anidados, dentro de un archivo html generado en forma dinámica por el pentaho-CDE-plugin.

Properties:

Hay una lista de propiedades, describo las principales.
Nombre del elemento: se usa después para ubicar dentro del mismo los componentes gráficas.
Tamaños: toma blueprint css’ stylesheets. 'Width' se basa en las columnas de blueprint.
Se puede ajustar, pero es mejor que estos tamaños sean dados por el componente en si.
Si los tamaños sumados de todos las columnas exceden el ancho de la página, tomarán la fila siguiente. Por otro lado, con blueprint los 'Heigths' son definidos por las alturas de lo que contiene, por eso, si una columna está vacía, queda invisible porque su altura es de 0 px.
Seleccion de color: área de color y saturación, pueden ser configuradas por el selector de colores.

Data source workspace



Hay once tipos de datasources, de los cuales probamos SQL Queries y MDX queries.

Se puede seleccionar el acceso via JDBC ó JDNI.
Se recomienda acceder por JDNI en los casos en que se quiera acceder a mas de una tabla. Otra ventaja es que para setear JDNI se necesita solo el nombre de la datasource.
Dentro de las propiedades, se puede seleccionar un origen de datos creado anteriormente por Pentaho.
Al ingresar la consulta, se recomienda controlar la sintaxis de las consultas SQL o MDX en otro entorno. Un error en la consulta no se detecta fácilmente desde CDE.
También es útil probar la datasource creada por medio del Preview de CDA
Hay que guardar las modificaciones al datasource en cada cambio, y limpiar el cache de la CDA, entre una prueba/ corrección y prueba
Tener en cuenta que el cache del repositorio no es el mismo que el cache de la CDA.

Component workspace


El concepto de componente intenta simplificar la construcción de dashboards. Es un objeto de JavaScript que encapsula todas las propiedades y métodos.

Destacamos:
  1. Genéricos: simple paramenter (javascript parameter), custom parameter(arrays, objetos, funciones), date parameter. Parametros con su inicialización, se usan para conectar los componentes entre si
  2. Scripts: funciones de javascript
  3. Otros. Usamos los botones, tablas.
  4. Charts: los componentes para gráficos específicamente. Pie chart, line chart, bar chart
  5. Selects: componentes usados para seleccionar valores. Permiten la interacción del usuario, desde text inputs hasta combos.
  6. Custom: Raphael component: Raphaeljs es una librería para Scalable Vector Graphics (svg).

Propiedades  de los componentes:

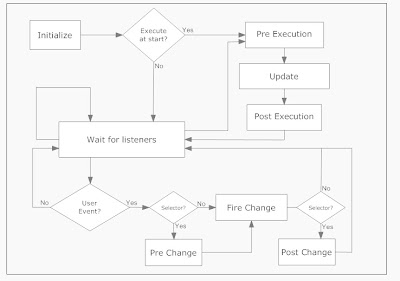

Cada tipo de componente tiene propiedades específicas, pero hay algunas comunes a todos que se pueden usar para controlar el ciclo de vida y comportamiento. Este cuadro resume el ciclo de vida de un componente y permite entender el sentido de las distintas propiedades.

















- executeAtStart: una variable booleana o (función que devuelva booleano). Indica si el componente será ejecutado (renderizado) en el load del dashboard o no.

Parameters: array de parámetros a pasar al componente, en general basados en el input del usuario. Permiten customizar (al data source que está detrás)
- Parameter: Parámetro de salida de la función
Listeners: array de parámetros que disparan la ejecución y renderización del componente.
- PreExecution: función ejecutada antes de la inicializar o actualizar el componente. Si la función devuelve False, el componente no se actualiza.
- PostExecution: función que se ejecuta después del update del componente y se puede usar para indicar que la actualización terminó.
PreChange: function(v), siendo v el nuevo valor del componente. Tiene sentido para componentes de tipo selector, para validar los inputs. Si esta función devuelve F no se ejecuta el evento 'fireChange'
PostChange: se ejecuta después del cambio.
Click action: Si la  CCC charts es clickable ( Clickable = true), se ejecuta una función cuyo prototipo es:
function(s, c, v) { <body> }, cons = label of the seriesc = category label (value at the x-axis)v = value (value at the y-axis)

El uso más común de esta función es modificar el valor de un parámetro por medio de   Dashboards.fireChange(param, value). Pero se pueden crear interacciones más complejas con un popup, por ejemplo. Que permitan que el usuario tome distintas acciones.


-Height - Width: usar solamente si al ubicar el componente dentro del layout no se ajusta a lo

que necesitamos.
-Datasource: la cda datasource definida antes.
-HtmlObject: es el id del html del layout, definido antes, que será reemplazado por el componente.
-Listeners: qué parámetros definidos previamente,  disparan el cambio del componente
- Priority: por default 5, si es menor el componente se ejecuta primero. Se usa en los casos en que se quiere dar un orden de ejecución.
-Cross tab mode y series in rows
están relacionados con la estructura del dataset y con la información a mostrar.

Cross tab mode: si la consulta generada esta compuesta por series y categorías, en general si la consulta es MDX o una SQL con la clausula group by.
Series in rows: determina si las filas corresponden a las series o no.
If series in rows = false los datos deben venir como Serie, Category, Data. If series in rows =
true deben ser Category, Serie, Data.

Si crosstab mode = False los column headers (nombres) no son parte del dataset, por ende no serán visibles en el dashboard.




-Extension points:

Permiten setear el font family, font-size, text-orientation de los distintos componentes de texto del chart. Se forman como 'ItemTipo_propiedad', por ejemplo titleLabel_font.

Cuadro con ItemTipo más usados,  propiedades y ejemplos de valores para las propiedades
